請按照選型步驟①-⑤選擇型式和參數后進行訂購。
訂貨舉例：型式（①Type.②D）-③P-④E-⑤L
JRDUYHR6-P3-E3-L5
JRXUYHR6-P3-E3-L5
| 型號 | 材質 | 表面處理 | 熱處理 | |
| 圓型 | 多棱型 | |||
| JRDJRY | JRXJRY | SUJ2 | 四氧化三鐵保護膜 | HRC50-55 |
| JRDJR | JRXJR | / | ||
| JRDJRN | JRXJRN | 無電解鍍鎳 | ||

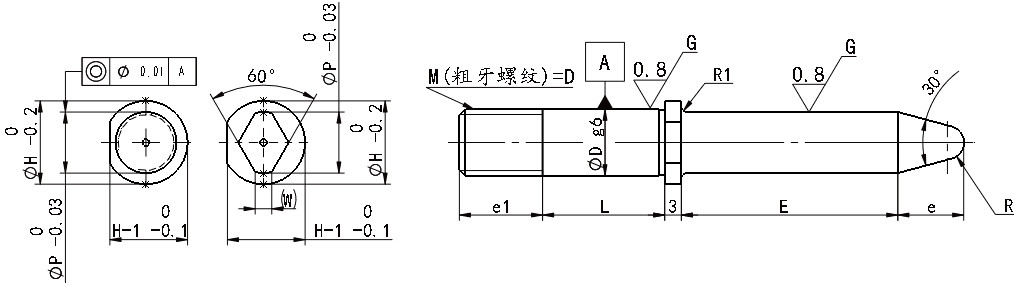

| 型式 |
P 指定單位0.1mm |
E 指定單位1mm(E≤Px4) |
L 指定單位1mm |
e1 | H | R | |||
| 圓型 | 多棱型 | Dg6 | |||||||
|
JRDJRY JRDJR JRDJRN |
JRXJRY JRXJR JRXJRN |
6 |
-0.004 -0.012 |
3.0-7.0 | 3-28 | 5-15 | 6 | 9 | 1 |
| 8 |
-0.005 -0.014 |
3.0-9.0 | 3-30 | 5-20 | 10 | 11 | 1.5 | ||
| 10 | 4.0-11.0 | 3-40 | 12 | 13 | 2 | ||||
| 12 |
-0.006 -0.017 |
6.0-13.0 | 3-50 | 10-25 | 15 | 15 | 3 | ||
| 16 | 10.0-17.0 | 5-50 | 18 | 19 | 4 | ||||
W尺寸
| P | (W) |
| 3.0-4.9 | 1 |
| 5.0-8.9 | 2 |
| 9.0-11.9 | 3 |
| 12.0-13.9 | 4 |
| 14.0-17.0 |
5 |
